立式玻璃钢一体化泵站｜河北保聚玻璃钢制品有限公司
一、立式泵站产品整体介绍
河北保聚玻璃钢制品有限公司自主研发、全流程预制生产立式玻璃钢一体化泵站，是当下市政雨污治理、小区排水、乡镇污水改造、低洼地区排涝、工业废水提升工程主流地埋式成套给排水设备。设备采用直立圆筒立式核心结构，区别于卧式分体泵站，整体垂直布局、纵向分层集成全部功能组件，在厂区完成筒体缠绕、泵组预装、管路排布、电控接线、联动测试整套工序，成品整体运输至施工现场，仅需基坑吊装、对接管网、接通供电即可投入运行，全方位替代传统混凝土集水井 + 地面泵房的老旧排水方案。

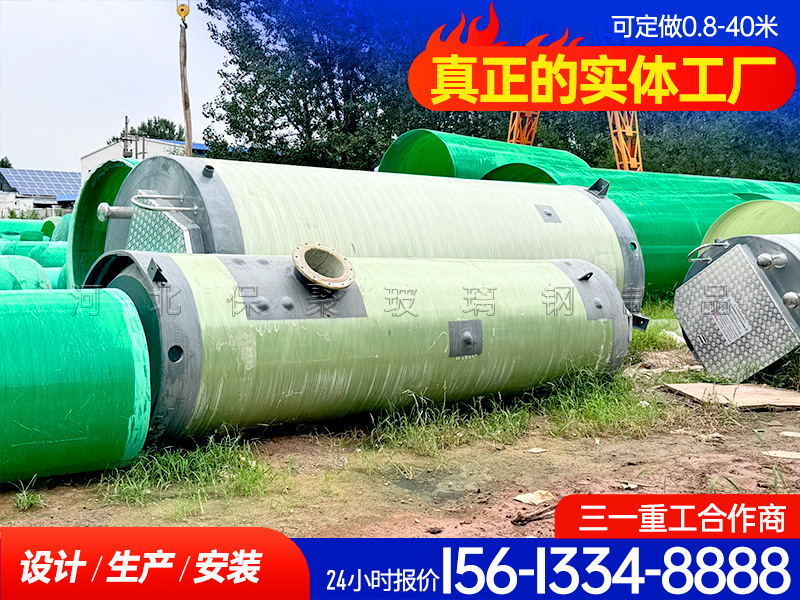

立式泵站主体筒体采用数控连续缠绕玻璃钢一体成型工艺，整体垂直圆柱形结构环刚度更强，深埋地下可均匀分散土体侧压力，适配 3-15 米不同埋深工况；筒内依托垂直空间分层布置格栅、潜水泵组、检修平台、冲洗管路、传感设备，空间利用率远超卧式泵站，同等流量规格占地面积缩减 40% 以上。产品可按需定制雨水型、污水型、截流型、工业废水专用型四大品类，筒体直径 0.8m-4.5m、高度 2m-12m 可选，单筒流量覆盖 10-5000m³/h，扬程 5-50 米区间自由匹配，可单筒独立使用、多筒并联扩容，适配大小各类排水工程。立式密闭筒体搭配内置通风除臭系统，无污水渗漏、无异味扩散，底部流体仿真锅底导流结构减少淤泥堆积，配套物联网智能控制柜实现 24 小时无人值守运行，整套设备设计使用寿命可达 30-50 年，综合土建、施工、运维成本相比传统混凝土泵站降低 45% 以上，是城市水环境改造、海绵城市建设指定标准化预制设备。
二、立式筒体核心材质与成型工艺
2.1 立式筒体专用玻璃钢材质
本款立式泵站井筒选用无碱玻璃纤维纱搭配国标耐腐不饱和聚酯树脂，高腐蚀工业工况可升级环氧树脂内衬，立式圆筒结构受力均匀，圆形筒体抗土压、抗地下水浮力性能优于方形、矩形池体，同等壁厚抗压能力提升 30% 以上。材质理化性能稳定，可耐受 pH3-pH11 区间酸碱污水、雨水有机质、土壤盐分长期侵蚀，无金属锈蚀、无混凝土开裂剥落隐患；内壁添加富树脂光滑内衬，污物不易附着淤积，减少人工清淤频次；材料绝缘防静电，地下潮湿环境不会产生电化学腐蚀，适配高地下水位、软土地基、盐碱土壤复杂施工环境。饮用水、中水回用场景可选用食品级内衬树脂，无有害物质析出，满足水质输送环保标准。
2.2 立式筒体一体化缠绕生产工艺
立式圆筒筒体全程在无尘恒温车间数控立式缠绕设备一体成型，无横向、纵向拼接焊缝，从源头杜绝渗水、污水外渗风险。生产过程采用分层加厚缠绕工艺，筒体上下段根据埋深荷载差异化调整壁厚，底部承压段加厚加固，顶部检修段轻量化处理，兼顾结构强度与运输自重。筒身一体预埋标准化进水法兰、出水法兰、溢流口、通风口、检修人孔、电缆穿线口，无需现场二次开孔破坏筒体防腐层；筒体底部一体成型锅底导流弧形结构，搭配集成式抗浮底座，高地下水位工况无需额外大型配重块。每台立式筒体出厂前均执行 48 小时满水密闭试压、环刚度压力检测，无渗水、无变形方可进入预装工序，成品立式筒体运输时整体封闭防护，避免磕碰损伤防腐层。
三、立式泵站完整内部分层结构组成
立式泵站依托垂直筒体做纵向分层模块化布局，从上至下划分为五大独立功能区，结构紧凑、检修通道清晰，全部配件工厂预装固定，无需现场焊接改造：
- 顶部检修功能区 包含防盗密封检修盖板、通风除臭装置、电缆防水格兰头、应急起吊支架、声光报警指示灯。盖板采用复合防滑材质，与筒口密封压紧，防止地表雨水、杂物落入井筒；通风系统持续抽取筒内硫化氢异味，经活性炭过滤后排放，避免异味污染周边环境；内置小型起吊支架，可直接起吊泵组，无需大型吊装设备下井作业。
- 上部管路阀门区 布置 304 不锈钢出水总管、闸阀、止回阀、水锤消除器、柔性减震接头、压力监测仪表。所有管路沿筒壁垂直固定，节省中间空间；柔性伸缩节抵消地基沉降、水泵震动带来的管路应力，止回阀杜绝停水后污水倒灌损伤管网，整套管路防腐防锈，适配长期水下浸泡工况。
- 中部检修操作区 内置不锈钢防滑垂直爬梯、环形检修平台、安全防护护栏，平台预留检修操作空间，运维人员下井可稳定停留，方便检修格栅、传感器、管路配件；平台下方预留冲洗管路与液位传感器安装位，分层设计避免设备相互遮挡，提升检修便捷度。
- 中部预处理过滤区 根据输送介质选配配套过滤设备：生活污水标配提篮格栅，拦截塑料袋、纤维、菜叶等杂物；工业废水、雨水大杂质工况选配粉碎格栅，自动粉碎固体杂质，防止泵体叶轮堵塞；格栅导轨一体化固定于筒壁，可从顶部直接提取清理杂物，无需排空井筒水体。
- 底部泵组与自清洁区 立式筒体最下方为集水提升核心区域，锅底弧形导流结构无淤泥死角；标配一用一备潜污泵，大流量工况选用两用一备组合，水泵配套不锈钢自动耦合底座，沿垂直导轨下放对接，起吊检修时无需拆卸管路；底部预埋高压自动冲洗阀，系统定时喷射水流搅动沉积泥沙，随污水同步排出，大幅降低人工清淤周期；底部配套双重液位传感器（投入式液位变送器 + 浮球开关），双重保障精准控制水泵启停，缺水、高水位自动触发保护与报警。
整套立式泵站所有金属配件统一采用 304/316 不锈钢材质，耐腐蚀、不易锈蚀，整套结构无外露易损件，适配长期地下密闭运行环境。
四、立式玻璃钢泵站五大核心性能优势
4.1 立式垂直布局，占地极小适配狭小场地
对比卧式泵站、传统混凝土泵房，立式圆筒垂直结构地面占用面积仅为混凝土泵房 1/5-1/8，可完全地埋安装于小区绿化带、道路两侧、停车场下方、景区空地、地下车库边角狭小区域，地面仅保留小型检修盖板，不占用可开发土地资源，满足城市核心区、老旧小区改造用地紧张的工程需求。圆形立式筒体侧向受力均匀，基坑开挖尺寸更小，大幅减少土方施工工程量，降低土建成本。
4.2 工厂整体预制，现场施工周期大幅缩短
全套立式泵站在厂区完成筒体成型、格栅、泵组、管路、控制柜全部装配与 72 小时联动调试，成品整车运输至项目现场。现场施工仅包含基坑开挖、基础浇筑、整体吊装就位、管道对接、电气接线、通水调试六大工序，小型立式泵站 1-3 天完成全部安装，中大型多泵组立式泵站 3-7 天即可竣工通水。传统混凝土泵站需钢筋绑扎、浇筑养护、防水抹灰、设备分步安装，整体工期 2-6 个月，立式预制泵站施工效率提升 70% 以上，极大减少施工占道、噪音扰民，适配工期紧张的市政改造项目。
4.3 全密闭防腐防渗，超长使用寿命免频繁翻新
立式玻璃钢筒体一体缠绕无接缝，配合法兰多层 EPDM 密封垫圈，出厂试压零渗漏，彻底解决混凝土池体裂缝渗水、污水污染土壤地下水的行业痛点。玻璃钢材质耐酸碱、抗冻融、抗土壤微生物腐蚀，不会像碳钢泵站 3-5 年出现大面积锈蚀；整套设备设计使用年限 30-50 年，期间无需重做防水防腐，而传统混凝土泵房每 3-5 年必须投入资金修复开裂、脱落内壁，长期综合投入更低。立式密闭结构隔绝污水与土壤接触，满足环保环评验收标准，无污水渗漏污染隐患。
4.4 立式智能分层运维，全自动无人值守
配套专用立式泵站 PLC 智能控制柜，支持本地触屏操作 + 云端物联网远程监控双模式，24 小时全自动运行无需人员现场值守。系统实时采集筒内水位、水泵运行电流、出水压力、设备故障数据，水泵自动轮换启停均衡磨损，变频型号可根据来水量自适应调节转速，降低 20%-35% 运行能耗；出现缺水空转、过载堵塞、管路渗漏、超高水位等异常时，本地声光报警同步推送远程告警信息，运维人员手机端即可查看故障点位、远程启停设备。立式分层结构检修通道清晰，格栅、水泵、传感器均可从顶部提取维护，无需排空井筒水体，单人即可完成基础巡检工作，运维人力成本大幅降低。
4.5 全工况灵活定制，适配多类型排水介质
立式泵站支持全参数个性化定制，可根据项目输送介质、流量、扬程、埋深、水质腐蚀程度调整配置：雨水提升立式泵站简化过滤结构，大流量低扬程适配城市排涝；生活污水立式泵站标配提篮格栅与除臭系统；工业废水立式泵站升级环氧防腐内衬、粉碎格栅；给水提升立式泵站更换食品级内衬与清水专用泵组；同时可灵活选配变频模块、太阳能供电、远程视频监控、雨量联动控制系统，单筒、多筒并联方案自由组合，覆盖市政、地产、园区、农业、工业全领域排水提升场景。
五、立式一体化泵站主流应用场景
5.1 市政雨污管网改造工程
城市老旧管网中途污水提升站、城市低洼路段雨水排涝泵站、下穿隧道 / 地下车库雨水强排设备、河道截污立式泵站、城乡一体化污水收集提升设施、污水处理厂进水中继泵站。立式小占地优势适配城市道路绿化带施工，不占用主干道空间，快速解决城市内涝、污水管网高差输送难题，适配市政招投标标准化采购要求。
5.2 住宅小区与商业配套排水
高层居民小区、别墅社区、商场写字楼、医院、学校、酒店公寓室外地埋污水 / 雨水立式泵站，替代传统地面混凝土泵房，安装于小区绿化下方，不破坏景观规划；适配老旧小区二次排水设施升级改造，解决地下室积水、污水倒灌、高层排水压力不足等问题，运行噪音低，不会干扰居民日常生活。
5.3 工业园区与工业废水处理
各类工厂生产废水提升、轻工 / 食品 / 制药企业工艺污水输送、厂区雨水收集回用、厂区消防应急排水泵站。针对轻度酸碱工业废水可定制高防腐内衬立式筒体，搭配粉碎格栅处理生产废料杂质，稳定保障工厂连续排水作业需求，密闭筒体避免工业异味扩散至厂区办公区域。
5.4 乡镇农村水环境整治
乡村集中生活污水收集泵站、农村连片污水处理配套提升设备、乡镇低洼农田排涝立式泵站、养殖基地污水集中输送设施。立式设备施工简单，乡村场地条件有限也可快速安装，智能化控制系统无需专人看管，适配农村污水处理分散式建设模式，助力农村人居环境改造工程。
5.5 公共景观与交通配套项目
城市公园、滨水景区、广场地下雨水提升泵站、高速公路服务区、高铁站、公交枢纽配套污水排水设备。全地埋立式结构地面可恢复绿化铺装，与景观环境融为一体，无外露构筑物，满足景区、公共场地美观性建设要求。
六、立式泵站标准化安装与运维规范
6.1 完整标准化安装流程
- 基坑基础施工：根据立式筒体高度、直径开挖基坑，坑底清理碎石淤泥，软弱地基铺设级配砂石找平，浇筑 C30 钢筋混凝土抗浮基础底板，预留锚固固定点位；地下水位偏高区域增设排水盲沟，避免基坑积水。
- 立式筒体吊装就位：使用柔性吊带四点起吊立式筒体，平稳下放至混凝土基础，水平仪校准筒体垂直度，偏差控制在筒高千分之二以内，完成抗浮锚固固定，防止地下水浮力导致筒体上浮偏移。
- 管路密封对接：将项目进出水管道与筒体预埋法兰口对接，加装 EPDM 密封垫圈与柔性伸缩节，对角均匀紧固螺栓；溢流管、通风管同步铺设，所有管路做好外部防腐与支墩加固，避免沉降拉扯法兰渗漏。
- 电气系统安装：户外防雨智能控制柜抬高离地 30cm 安装，外部供电线路经防水格兰头接入筒内，完整做好接地、防雷保护，连通物联网远程信号传输线路，完成线路绝缘检测。
- 通水联动调试：向立式筒体内注水至标准运行液位，启动控制系统测试水泵自动轮换、液位启停、超高 / 超低水位保护、故障报警、远程数据传输全部功能；持续 72 小时空载试运行无异常，方可开展回填作业。
- 分层回填与场地恢复：泵站两侧采用洁净细砂石分层对称回填，每层厚度 20-30cm 人工夯实，禁止大型机械直接碾压筒体；回填完成后找平检修井口，恢复地面绿化、道路铺装，完成整体工程验收。
6.2 日常分级运维操作指南
- 月度基础巡检：打开顶部检修盖板，检查通风除臭装置、声光报警器、液位传感器运行状态，清理盖板、格栅表面漂浮杂物，查看控制柜运行参数有无异常告警。
- 半年度常规维护：远程调取自清洁冲洗系统运行记录，检查管路法兰密封处有无渗水痕迹，对泵组不锈钢耦合导轨涂抹防锈润滑油，校准液位传感器检测精度。
- 年度深度检修：使用顶部起吊支架提取潜水泵组，检查叶轮磨损、密封渗漏情况；清理立式筒体底部少量沉积淤泥，更换活性炭除臭滤芯；全面检测控制柜变频模块、防雷装置、物联网通信模块运行稳定性。
- 故障简易处理规范：设备超高水位报警优先检查格栅是否堵塞、出水管道有无淤积；水泵过载停机检查水体杂质含量；远程无数据传输排查网络天线与通信线路；复杂设备故障可对接厂家技术人员远程指导排查，无需现场拆解筒体。
整套立式泵站运维流程简单，物业、水利、环保普通工作人员经过简易培训即可独立完成全部维护工作，无需专业技术人员长期驻场管理。
七、企业生产实力与全流程质量保障
河北保聚玻璃钢制品有限公司深耕玻璃钢环保给排水设备制造多年，拥有多条数控立式缠绕自动化生产线、密闭恒温固化车间、水压气密性检测实验室、泵组联动标准化调试车间，所有立式玻璃钢一体化泵站均严格遵循国标玻璃钢给排水设备生产标准，建立全流程质检管控体系。
每一台立式泵站出厂需完成三道核心检测工序：筒体满水 24 小时渗漏测试、环刚度承压强度检测、整套设备 72 小时不间断联动运行测试，检测合格后出具完整出厂检测报告，确保设备出厂零质量缺陷。企业配备专业技术设计团队，可根据客户提供的流量、扬程、埋深、水质参数、施工图纸出具专属立式泵站定制方案，提供从前期方案设计、原料生产、预装调试、出厂发货、现场安装技术指导、售后终身技术支持一站式配套服务。
公司所有生产原料均选用国标合格原材料，玻璃钢树脂、不锈钢管路配件、潜水泵、智能电控系统全部具备正规检测资质，立式泵站成品可满足市政、地产、水利、环保各类工程招投标、项目竣工验收规范，长期稳定为河北及全国各省市水环境治理、给排水提升项目提供高品质立式玻璃钢一体化泵站成套设备，支持批量定制、多规格同步供货，保障工程项目按期交付使用。
