立式一体化玻璃钢泵站｜河北保聚玻璃钢制品有限公司 官网产品详情页

一、立式一体化泵站产品整体介绍

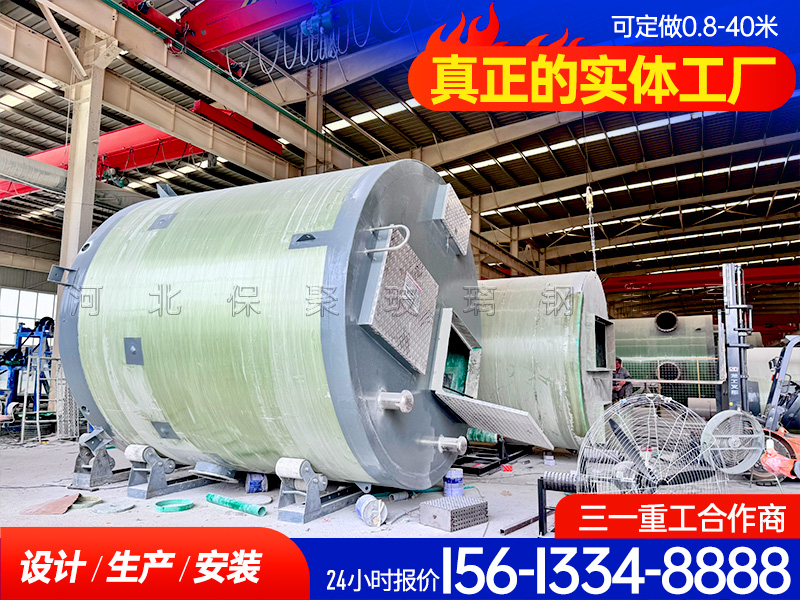

河北保聚玻璃钢制品有限公司自主研发、全流程预制生产立式一体化玻璃钢泵站，是当下水环境治理工程主流地埋式成套提升设备，全面替代传统混凝土集水井、地面砖混泵房等老旧排水设施。本产品采用垂直圆筒立式核心结构，依托纵向分层集成设计，将储水筒体、潜水泵组、格栅过滤系统、不锈钢管路阀门、自清冲洗机构、多重液位传感装置、通风除臭单元、物联网智能控制柜、安全检修配套全部集成一体。整套设备在公司标准化车间完成筒体缠绕、配件预装、管路排布、电气接线、72 小时整机联动调试，成品整体封装运输至项目施工现场，仅需基坑吊装、管网对接、供电接入三步即可通水运行，大幅简化现场施工流程。

立式筒体选用数控连续缠绕玻璃钢一体成型工艺，无拼接缝隙，圆形垂直结构受力均匀，抗土体侧压力、地下水浮力性能远超方形池体与卧式泵站，可适配 2m-12m 不同埋深工况。产品支持多品类定制，分为雨水提升型、生活污水型、河道截流型、工业防腐废水型四大标准系列，筒体直径覆盖 0.8m 至 4.5m，单筒流量区间 10-5000m³/h，扬程 5-50 米自由匹配，单筒独立使用或多筒并联扩容均可实现，适配大、中、小型各类给排水提升工程。设备全密闭地埋安装，地面仅留存小型密封检修盖板，不占用绿化、道路、停车场地面空间，契合海绵城市、老旧小区改造、市政雨污分流、美丽乡村人居整治等工程建设标准。整套立式一体化泵站设计使用寿命可达 30 年以上，土建施工、现场安装、长期运维综合成本相比传统混凝土泵站降低 45% 以上，是国内市政、地产、园区、水利、工业项目优选标准化预制提升设备。

二、立式筒体核心材质与标准化成型工艺

2.1 立式井筒专用防腐玻璃钢材质

立式泵站主体井筒原料采用无碱无捻玻璃纤维纱搭配国标不饱和聚酯树脂，针对高腐蚀工业废水工况可升级间苯型、乙烯基酯防腐树脂内衬；饮用水、中水回用场景可选食品级环保树脂，无有害物质析出，保障输送水体安全。立式圆形筒体结构具备极强物理稳定性，同等壁厚条件下抗压能力提升 30%，可耐受 pH3-pH11 酸碱污水、土壤盐分、地下微生物长期侵蚀，不存在碳钢锈蚀、混凝土开裂剥落渗漏等行业通病。筒体内壁富树脂光滑层，污物、淤泥不易附着结垢，有效降低人工清淤频次；材质整体绝缘防静电，在高地下水位、软土地基、盐碱化土壤复杂施工环境下，不会产生电化学腐蚀，长期深埋使用结构稳定。所有金属内置配件统一采用 304/316 不锈钢材质，水下长期浸泡不生锈、不腐蚀，延长整套设备使用寿命。

2.2 立式筒体一体化数控缠绕生产工艺

所有立式筒体均在恒温无尘车间采用微机控制立式缠绕设备整体成型，全程无横向、纵向拼接焊缝，从源头杜绝渗水、污水外渗隐患。生产采用分层差异化加厚缠绕工艺，筒体底部承压、抗浮力区域加厚加固，顶部检修段轻量化处理，兼顾结构强度与运输自重，壁厚偏差严格控制在 ±1mm 以内。筒身一体预埋标准化进水法兰、出水法兰、溢流接口、通风除臭口、顶部检修人孔、电缆防水穿线口，无需现场二次开孔破坏筒体防腐层；筒体底部一体成型锅底弧形导流结构，配套集成式抗浮底座，高地下水位施工场景无需额外大型配重块。每台立式筒体出厂前执行 48 小时满水密闭水压测试、环刚度承压检测，无渗水、无变形、无开裂方可进入内部预装工序；成品出厂全程封闭防护包装，避免运输磕碰损伤外层防腐结构，保障筒体完好交付施工现场。

三、立式一体化泵站纵向分层完整内部结构

立式一体化泵站依托垂直圆筒空间做自上而下分层模块化布局，功能分区清晰、检修通道顺畅，全部配件工厂预装固定，无需现场焊接、切割改造，整体分为五大独立功能区域：

1. 顶部安全检修功能区 包含双层防盗密封防滑检修盖板、活性炭通风除臭装置、防水电缆格兰头、内置轻型起吊支架、声光故障报警指示灯。双层密封盖板压紧筒口，隔绝地表雨水、落叶杂物落入井筒；通风系统持续抽取筒内硫化氢、异味气体，经过活性炭过滤后达标排放，杜绝异味扩散污染周边环境；内置一体化起吊支架，可直接从井口提取泵组、格栅，无需人员下井吊装设备，提升运维安全系数。
2. 上部管路阀门稳压区 沿筒壁垂直固定 304 不锈钢出水总管、闸阀、止回阀、水锤消除器、EPDM 柔性减震接头、水压监测仪表。柔性伸缩接头可抵消地基沉降、水泵运行震动带来的管路应力，止回阀有效杜绝停水后污水倒灌损伤管网，水锤消除器降低水流冲击，全方位保护后端市政管网与泵体，整套管路布局紧凑，不占用中间检修空间。
3. 中部人员检修操作区 内置不锈钢垂直防滑爬梯、环形封闭式检修平台、安全防护护栏，平台预留充足操作空间，运维人员下井可稳定停留，方便检修传感器、阀门、格栅配件。平台上下分层隔离，各类管线、传感设备分区固定，互不遮挡，单人即可完成基础巡检、小型配件更换作业。
4. 中部杂物预处理过滤区 根据输送介质匹配对应过滤设备：生活污水标配提篮格栅，拦截塑料袋、纤维、菜叶、毛发等漂浮杂物；工业废水、城市雨水大杂质工况选配自动粉碎格栅，粉碎固体杂质，避免泵体叶轮堵塞缠绕；格栅配套垂直导轨，可直接从顶部井口提取清理杂物，无需排空井筒水体，大幅减少运维工作量。
5. 底部泵组与自清洁集水区 立式筒体最下端为核心集水提升区域，锅底弧形导流设计无淤泥沉积死角；标配一用一备潜污泵，大流量暴雨排涝、大型厂区工况选用两用一备组合，水泵搭配不锈钢自动耦合底座，沿垂直导轨下放精准对接，检修起吊时无需拆卸管路。底部预埋高压自动冲洗阀，控制系统定时喷射高压水流搅动底部沉积泥沙，随污水同步排出，减少每年清淤次数；底部配备双重液位监测系统，投入式液位变送器搭配浮球开关双重保障，精准控制水泵启停，低水位缺水保护、超高水位溢水报警，有效防止泵组空转烧毁。

四、立式一体化泵站八大核心性能优势

4.1 立式垂直紧凑布局，占地面积极小适配狭小场地

对比卧式一体化泵站、传统混凝土泵房，立式圆筒垂直结构地面占用面积仅为混凝土泵房 1/5 至 1/8，可完全地埋安装于小区绿化带、城市道路两侧、停车场下方、地下车库边角、景区空地等狭小区域，地面仅保留小型检修盖板，不占用可开发土地资源，完美适配城市核心区、老旧小区改造用地紧张工程。圆形立式筒体侧向受力均匀，基坑开挖尺寸更小，土方施工工程量大幅缩减，直接降低土建开挖、回填施工成本。

4.2 工厂整体预制交付，现场施工周期大幅缩短

整套立式一体化泵站在厂区完成筒体成型、格栅、泵组、管路、控制柜全部装配与 72 小时满负荷联动调试，整车密封运输直达项目现场。现场施工仅包含基坑开挖、混凝土基础浇筑、筒体整体吊装就位、管道密封对接、电气接线、通水调试六大工序，小型立式泵站 1-3 天完成全部安装调试，中大型多泵组立式泵站 3-7 天即可竣工通水。传统混凝土泵站需钢筋绑扎、混凝土浇筑、长期养护、多层防水抹灰、设备分步安装，整体工期长达 2-6 个月；立式预制泵站施工效率提升 70% 以上，减少占道施工、噪音扰民，适配工期紧张的市政雨污分流、老旧管网改造项目。

4.3 全密闭一体防腐防渗，超长使用寿命免频繁翻新

立式玻璃钢筒体数控缠绕无接缝，法兰接口搭配多层 EPDM 密封垫圈，出厂水压测试零渗漏，彻底解决混凝土池体裂缝渗水、污水污染土壤及地下水的环保痛点。玻璃钢材质耐酸碱、抗冻融循环、抵御土壤微生物腐蚀，不会像碳钢泵站 3-5 年出现大面积锈蚀破损；整套立式泵站设计使用年限 30 年以上，使用周期内无需反复重做防水、防腐涂层，而传统混凝土泵房每 3-5 年需投入资金修复开裂、脱落内壁，长期综合投入性价比突出。全密闭筒体隔绝污水与土壤直接接触，可顺利通过环保环评验收，无渗漏污染隐患。

4.4 分层智能运维系统，24 小时全自动无人值守

配套立式泵站专用 PLC 智能控制柜，支持本地触屏操作 + 云端物联网远程监控双运行模式，全天候自动运行无需人员现场值守。系统实时采集筒内水位、水泵运行电流、出水压力、设备故障等全维度数据，多台水泵自动轮换启停均衡磨损，变频配置可根据实时来水量自适应调节转速，相比工频恒流排水节能 20%-35%。设备出现缺水空转、泵体过载堵塞、管路渗漏、超高溢水水位等异常时，本地声光同步报警，同时向运维人员终端推送远程告警信息，工作人员线上即可查看故障点位、远程启停设备。立式分层结构检修通道清晰，格栅、水泵、传感器均可从顶部井口提取维护，无需排空井筒水体，单人完成基础巡检，大幅降低长期人工运维成本。

4.5 全参数个性化定制，适配各类复杂水质工况

立式一体化泵站支持全部运行参数按需定制，可根据项目输送介质、设计流量、提升扬程、埋深深度、水质腐蚀等级调整全套配置：城市雨水提升泵站简化过滤结构，大流量低扬程适配城区排涝；居民生活污水泵站标配提篮格栅与全套除臭系统；化工、轻工园区工业废水泵站升级高防腐环氧内衬、粉碎格栅；给水增压立式泵站更换食品级内衬与清水专用泵组；同时可灵活选配变频节能模块、太阳能独立供电、远程视频监控、雨量联动控制系统，单筒、多筒并联扩容方案自由组合，覆盖市政、地产、园区、农业、工业全领域给排水提升场景。

4.6 运行低噪环保，适配人居敏感区域

立式泵站全套内置减震降噪结构，水泵搭配柔性减震底座，管路加装减震接头，设备完全地埋安装后地面几乎无运行噪音，可广泛用于居民区、学校、医院、酒店、景区等对噪音标准敏感的区域。密闭筒体搭配活性炭除臭系统，无异味向外扩散，不会影响周边居民日常生活；内壁光滑不易积泥发酵，减少恶臭气体产生，满足城市人居环境环保标准。

4.7 多重安全防护设计，杜绝设备运行隐患

整套立式泵站搭载全套安全保护机制：液位双重保护，低水位自动停机防干烧，超高水位自动报警防污水外溢；电气系统配备防雷、漏电、过载、短路多重防护；筒体顶部密封防盗盖板，防止无关人员、儿童误入井筒；爬梯、检修平台全部做防滑、防坠落处理，保障运维人员井下作业安全；所有电缆均采用防水密封穿线结构，地下潮湿环境不会出现线路短路故障。

4.8 运输安装灵活，适配各类地质施工条件

立式圆筒自重轻、整体一体成型，吊装、运输难度远低于大型混凝土水池；针对软土地基、高地下水位、基坑承载力不足场地，可配套定制抗浮锚杆、加厚混凝土配重底座，灵活应对各类复杂地质条件。筒体直径、高度可自由调整，小型筒体可通过常规货车运输，大型筒体分段定制现场无缝对接成型，不受道路运输限高、限宽限制。

五、立式一体化泵站主流应用适用场景

5.1 市政雨污管网改造与城市排涝工程

城市老旧雨污分流管网中途污水提升站、城市低洼路段、下穿隧道、地下车库雨水强排设备、河道截污立式泵站、城乡一体化污水收集提升设施、污水处理厂进水中继泵站。立式设备占地小，可安装于城市道路绿化带下方，不占用主干道通行空间，快速解决城市内涝、管网高差无法自流输送难题，完全符合市政工程招投标标准化采购规范。

5.2 住宅小区与商业建筑配套排水

高层居民小区、别墅社区、大型商业综合体、写字楼、酒店公寓、医院、学校、体育馆室外地埋污水、雨水立式泵站，替代传统地面混凝土泵房，安装于小区绿化下方，不破坏整体景观规划；适配老旧小区二次排水设施升级改造，解决地下室积水、污水倒灌、高层排水压力不足等问题，低噪运行不干扰居民日常休息。

5.3 工业园区与工业废水处理项目

各类工厂生产废水提升、食品加工、制药、轻工、电镀企业工艺污水输送、厂区雨水收集回用、厂区消防应急排水泵站。针对轻度、中度酸碱工业废水可定制乙烯基酯高防腐内衬立式筒体，搭配自动粉碎格栅处理生产废料杂质，稳定保障工厂连续排水作业需求；全密闭筒体隔绝工业异味，不扩散至厂区办公、生活区。

5.4 乡镇农村人居环境整治工程

乡村集中生活污水收集泵站、农村连片污水处理配套提升设备、乡镇低洼农田排涝立式泵站、养殖基地污水集中输送设施。立式设备施工流程简单，乡村场地狭小、交通不便条件下也可快速吊装安装；智能化全自动控制系统无需专人现场看管，适配农村污水处理分散式建设模式，助力美丽乡村污水治理专项工程。

5.5 公共交通、景观配套专项工程

城市公园、滨水景区、城市广场地下雨水提升泵站、高速公路服务区、高铁站、公交枢纽配套污水排水设备。设备全部地埋，地面可恢复绿化、铺装路面，无外露构筑物，完美融合景区、公共场地景观设计，兼顾排水功能与环境美观性。

5.6 农业水利灌溉与应急排水工程

连片农田集中灌溉增压输送、果园大棚节水灌溉供水、乡村养殖基地生产供水泵站、工地临时应急污水抽排设备。大流量低扬程定制立式筒体适配大面积农田输水，变频系统按需调节灌溉水压，节约农业用水与电费，汛期可作为应急排涝设备快速抽排积水。

六、立式一体化泵站标准化安装与分级运维规范

6.1 标准化完整安装操作流程

1. 基坑基础施工：根据立式筒体直径、总高度开挖基坑，清理坑底碎石、淤泥，软弱地基铺设级配砂石找平，浇筑 C30 钢筋混凝土抗浮基础底板，预留锚固固定点位；地下水位偏高区域增设排水盲沟，持续排出基坑积水，保障基础干燥施工。
2. 立式筒体吊装就位：使用专用柔性吊带四点起吊立式筒体，平稳下放至混凝土基础，水平仪校准筒体垂直度，整体偏差控制在筒高千分之二以内，完成抗浮锚固固定，防止地下水浮力导致筒体上浮、偏移。
3. 管路密封对接施工：将项目进出水管道与筒体预埋法兰口精准对接，加装多层 EPDM 密封垫圈与柔性伸缩节，对角均匀紧固法兰螺栓；同步铺设溢流管、通风除臭管道，所有外部管道增设混凝土支墩加固，做好外部管道防腐处理，避免地基沉降拉扯法兰造成渗漏。
4. 电气系统安装接线：户外防雨智能控制柜抬高离地 30cm 独立安装，外部供电线路经防水格兰头接入筒内，完整做好接地、防雷保护，连通物联网远程信号传输线路，完成全线路绝缘检测，杜绝短路隐患。
5. 通水整机联动调试：向立式筒体内注水至标准运行液位，启动智能控制系统逐项测试水泵自动轮换、液位启停逻辑、超高 / 超低水位保护、故障声光报警、远程数据传输全部功能；持续 72 小时空载、满载试运行无渗漏、无异常震动、无报警，方可开展基坑回填作业。
6. 分层回填与场地恢复：泵站筒体两侧采用洁净细砂石分层对称回填，每层厚度 20-30cm 人工夯实，筒壁周边 30cm 范围内严禁大型机械直接碾压筒体；回填全程筒内注水配重，平衡侧向土压力，防止筒体受压变形；回填完成后找平检修井口，恢复地面绿化、道路铺装，完成整体工程竣工验收。

6.2 分级日常运维操作指南

1. 月度基础巡检：打开顶部密封检修盖板，检查通风除臭装置、声光报警器、液位传感器运行状态，及时清理盖板、格栅表面漂浮杂物，查看控制柜运行参数有无异常告警记录。
2. 半年度常规维护：远程调取自清洁冲洗系统运行记录，检查管路法兰密封处有无渗水痕迹，对泵组不锈钢耦合导轨涂抹防锈润滑油，校准液位传感器检测精度，保障水位监测数据准确。
3. 年度深度检修：使用顶部内置起吊支架提取潜水泵组，检查叶轮磨损、机械密封渗漏情况；彻底清理立式筒体底部少量沉积淤泥，更换活性炭除臭滤芯；全面检测控制柜变频模块、防雷装置、物联网通信模块运行稳定性，备份系统运行参数。
4. 简易故障快速处理规范：设备超高水位报警优先检查格栅是否堵塞、出水管道有无淤积；水泵过载停机排查水体杂质含量、叶轮缠绕杂物；远程无数据传输检查物联网天线与网络通信线路；筒体接口轻微渗水紧固法兰螺栓，复杂设备故障可对接厂家技术人员远程指导排查，无需现场拆解筒体。

整套立式一体化泵站运维流程简单易懂，物业、水利、环保普通工作人员经过简易培训即可独立完成全部维护工作，无需专业技术人员长期驻场管理，大幅降低项目后期运维人力投入。

七、企业生产实力与全流程质量保障体系

河北保聚玻璃钢制品有限公司深耕玻璃钢环保给排水设备制造多年，拥有多条全自动数控立式缠绕生产线、恒温固化车间、水压气密性专业检测实验室、泵组联动标准化调试车间，所有立式一体化玻璃钢泵站均严格遵循国家玻璃钢给排水设备行业标准生产，建立原材料入厂、生产过程、成品出厂三级全流程质检管控体系。

每一台立式一体化泵站出厂前必须完成三道核心严苛检测工序：筒体满水 24 小时无渗漏水压测试、筒体环刚度承压强度检测、整套设备 72 小时不间断满载联动运行测试，全部检测合格后出具完整官方出厂检测报告，确保每台设备出厂零质量缺陷。公司配备专业给排水技术设计团队，可根据客户提供的流量、扬程、埋深、水质参数、施工图纸出具专属立式泵站定制化设计方案，提供从前期方案规划、原材料生产加工、整机预装调试、成品出厂发货、现场安装技术指导、终身售后技术支持一站式配套服务。

公司所有生产原材料均选用国标合格原料，玻璃钢专用树脂、不锈钢管路配件、高效潜污泵、智能 PLC 电控系统全部具备正规检测资质，立式一体化泵站成品可满足市政、地产、水利、环保各类工程招投标、项目竣工验收规范要求。企业长期稳定为全国各省市水环境治理、给排水提升项目提供高品质立式玻璃钢一体化泵站成套设备，支持大批量定制、多规格同步供货，严格把控生产交付周期，保障各类工程项目按期落地投运。
