卧式一体化玻璃钢泵站｜河北保聚玻璃钢制品有限公司

一、卧式一体化泵站产品整体介绍

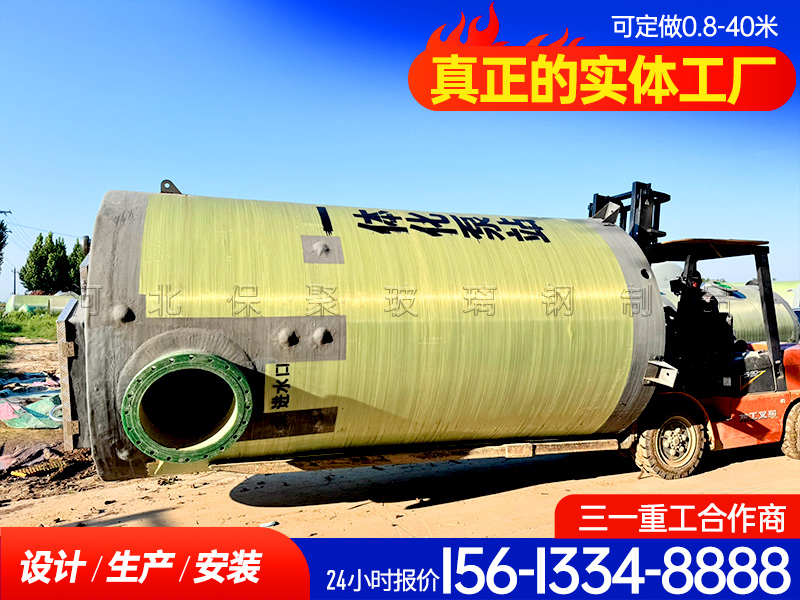

河北保聚玻璃钢制品有限公司自主研发、全车间预制集成卧式一体化玻璃钢泵站，是针对浅层基坑、地下管线密集、老旧城区改造、场地竖向开挖受限等特殊工况专项打造的成套地埋给排水提升设备，严格遵循预制泵站国家行业规范生产，完美弥补立式一体化泵站深埋施工的局限性。本设备采用水平横向圆筒筒体结构，所有核心组件在厂区完成筒体缠绕、泵组预装、管路排布、格栅装配、电气接线、72 小时满载联动测试，整机密封运输直达施工现场，适配各类无法深度开挖、原有管线标高较浅、岩石地基、高地下水位等复杂施工环境。

卧式筒体采用数控连续缠绕玻璃钢一体成型，无纵向、横向拼接缝隙，横向扁平布局大幅降低基坑开挖深度，常规工况仅需 2-3 米浅层开挖，对比同流量立式泵站开挖深度缩减 60%，大幅减少土方开挖、降水支护、路面破拆工程量，显著降低土建施工造价。产品可按需分为雨水排涝型、生活污水提升型、工业防腐废水型、地下室专用排水型四大标准系列，筒体直径 0.8m-3.6m，筒体长度 2m-10m，单筒流量覆盖 10-4000m³/h，扬程 5-45 米自由匹配，支持单筒独立使用、多筒并联扩容，适配大中小型浅层排水工程。设备全封闭地埋安装，地面仅预留小型密封检修井口与户外控制柜，覆土后可恢复绿化、道路铺装，不破坏原有场地景观与地下管线布局。整套卧式一体化泵站设计使用寿命可达 30 年以上，综合土建、安装、运维全周期成本相比传统混凝土浅层集水池降低 40%，是城市更新老旧管网改造、地下车库排水、乡镇浅层污水收集、景区浅层排涝工程的标准化优选设备。

二、卧式筒体专用材质与横向缠绕成型工艺

2.1 卧式井筒高强度防腐玻璃钢材质

卧式泵站主体筒体核心原料选用无碱玻璃纤维纱搭配国标不饱和聚酯树脂，化工、电镀、养殖等高腐蚀废水工况可升级间苯型、乙烯基酯高防腐内衬；中水回用、浅层供水场景可定制食品级环保树脂，无有害物质析出，保障水体输送安全。卧式横向筒体针对侧向土体压力做差异化加厚设计，上下承压区域分层加固，环刚度达标，可耐受浅层土层挤压、地下水浮力、土壤盐分、酸碱污水长期侵蚀，不存在碳钢锈蚀、混凝土开裂渗漏、内壁脱落等行业通病。筒体内壁采用富树脂光滑内衬，水流流通顺畅，淤泥、漂浮污物不易附着堆积，减少人工清淤频次；玻璃钢材质绝缘防静电，在软土地基、盐碱土壤、高地下水潮湿环境下不会产生电化学腐蚀，长期埋置结构不变形、不开裂。筒内全部金属配件统一选用 304/316 不锈钢材质，长期水下浸泡防锈防腐，延长整套设备使用周期。

2.2 卧式筒体数控横向一体化缠绕生产工艺

所有卧式圆筒筒体均在恒温无尘车间采用微机控制卧式缠绕设备整体一体成型，全程无拼接焊缝，从源头切断污水渗漏通道。生产采用分段差异化缠绕工艺，筒体底部、顶部、进出水口法兰位置加厚缠绕加固，法兰预埋一体成型，无需现场二次开孔破坏防腐层；筒体两端封头圆弧过渡，分散土层侧向压力，提升整体抗形变能力。筒身一体预埋标准化进水法兰、出水法兰、溢流接口、通风除臭口、顶部多处检修人孔、电缆防水穿线口，多点位检修口设计大幅降低井下操作难度；筒体底部一体成型平缓导流池底，适配卧式低水位集水需求，配套一体式预制抗浮底座，高地下水位工况无需额外浇筑大型配重墩，节省土建工序。每台卧式筒体出厂前执行 48 小时满水密闭水压测试、环刚度承压检测，无渗水、无变形方可进入内部预装工序；成品出厂加装防护支架，避免运输过程筒体磕碰损伤外层防腐结构，保障设备完好交付工地。

三、卧式一体化泵站完整横向模块化内部结构

卧式一体化泵站依托水平圆筒空间做横向分区模块化布局，多检修口配套，内部操作空间宽敞，全部配件工厂预装固定，无需现场焊接、切割改造，整机分为六大独立功能分区：

1. 顶部多点安全检修区 筒体上方预留多处双层防盗密封防滑检修盖板，搭配活性炭通风除臭装置、防水电缆格兰头、内置轻型起吊支架、声光故障报警指示灯。双层压紧密封盖板隔绝地表雨水、落叶杂物落入筒内；通风系统持续抽取筒内硫化氢异味气体，经过活性炭过滤后达标排放，杜绝异味扩散污染周边居民区；多处检修口分区对应格栅、泵组、管路、传感器，无需人员全程下井，单点检修即可完成配件更换，内置小型起吊支架可直接从井口提取泵组、格栅设备，降低运维作业安全风险。
2. 前端杂物预处理过滤区 筒体进水端单独划分过滤仓，根据输送介质匹配对应过滤设备：生活污水标配提篮格栅，拦截塑料袋、毛发、菜叶等漂浮杂物；城市雨水、工地废水大杂质工况选配自动粉碎格栅，粉碎固体杂质防止泵体叶轮缠绕堵塞；格栅配套横向导轨，可直接从顶部检修口整体提取清理杂物，无需排空筒内水体，大幅缩短杂物清理作业时间。过滤仓独立分区，杂物集中存放，避免淤泥、垃圾扩散至泵组运行区域。
3. 中部管路阀门稳压操作区 筒体中段沿筒壁水平固定 304 不锈钢进出水总管、闸阀、止回阀、水锤消除器、EPDM 柔性减震接头、水压监测仪表。柔性伸缩接头抵消地基沉降、水泵运行震动带来的管路应力，止回阀杜绝停水后污水倒灌损伤后端管网，水锤消除器降低水流冲击，全方位保护市政管网与潜水泵组；管路横向排布整齐，预留充足检修操作空间，单人即可完成阀门、仪表检修更换。
4. 中部液位传感监测区 管路与泵仓中间设置独立传感安装位，配备双重液位监测系统，投入式液位变送器搭配浮球开关双重保障，精准采集筒内实时水位数据，自动控制水泵启停逻辑；同步配套温度、渗漏感应探头，实时监测筒内积水、泵体过热等隐患，数据同步传输至智能控制柜，实现全天候水位智能调控。
5. 后端泵组与自清洁集水区 卧式筒体尾部为核心集水提升仓，平缓弧形导流池底无淤泥沉积死角；标配一用一备卧式专用潜污泵，大流量排涝、大型园区工况选用两用一备组合，水泵搭配不锈钢自动耦合底座，沿横向导轨精准对接，检修起吊无需拆卸进出水管路；底部预埋多组高压自动冲洗阀，控制系统定时喷射高压水流搅动底部沉积泥沙，随污水同步排出，减少每年人工清淤次数；泵仓独立分区，水流集中汇集，提升水泵抽水效率，减少水体滞留发酵产生恶臭。
6. 底部整体抗浮底座区 筒体底部一体预制钢筋混凝土抗浮底座，与玻璃钢筒体紧密结合，整体性强，高地下水位、软土地基工况可直接吊装就位，无需现场二次浇筑配重，有效抵御地下水浮力导致的筒体上浮、偏移问题；底座预留锚固点位，可与基坑混凝土基础固定，进一步提升设备安装稳定性。

四、卧式一体化玻璃钢泵站七大核心性能优势

4.1 浅层浅埋施工，基坑开挖工程量大幅缩减

对比立式一体化泵站，卧式筒体水平横向布置，安装埋深仅 2-3 米，无需深基坑开挖、降水支护、岩石破碎等复杂工序，适用于地下管线密布的老旧小区、道路两侧、岩石层地基、浅层地下车库等无法深挖的场地。基坑开挖土方量、支护成本、施工周期直接降低 60%，减少路面大面积破拆，降低施工扰民、交通占道影响，适配城市更新、老旧管网改造等工期紧张的市政项目。同时筒体水平占地长度可控，基坑尺寸灵活，狭长型绿化带、地下室边角狭小场地均可安装使用。

4.2 内部检修空间宽敞，多点检修口运维便捷

卧式圆筒横向内部操作空间开阔，筒体顶部设置多处独立检修井口，格栅、泵组、管路、传感器分区对应检修口，运维人员无需全程下井，单点开盖即可完成对应设备巡检、配件更换；卧式泵组水平布置，起吊操作流程简单，无需大型吊装设备下井，单人即可完成基础维护作业。对比立式泵站单一顶部检修口、竖向狭窄操作通道，卧式泵站运维难度降低 70%，大幅节约后期人工维护成本，适合物业、乡村水利无专业运维团队管理场景。

4.3 一体玻璃钢密闭防腐防渗，超长使用寿命免翻新

卧式筒体数控缠绕无拼接缝隙，法兰接口搭配多层 EPDM 密封垫圈，出厂水压测试零渗漏，彻底解决混凝土浅层集水池裂缝渗水、污水污染土壤地下水的环保痛点。玻璃钢材质耐酸碱、抗冻融循环、抵御土壤微生物腐蚀，不会像碳钢设备 3-5 年出现大面积锈蚀破损；整套卧式泵站设计使用年限 30 年以上，使用周期内无需反复重做防水、防腐涂层，而传统混凝土浅层水池每 3-5 年必须投入资金修复开裂、脱落内壁，长期综合投入性价比突出。全密闭筒体隔绝污水与土壤直接接触，可顺利通过环保环评验收，无渗漏污染隐患。

4.4 低重心运行，振动噪音更低适配人居区域

卧式筒体水平放置，整体重心落在底部一体化抗浮底座，搭配内置管路柔性减震接头、泵组减震耦合底座，设备运行震动极小，地埋安装后地面几乎无噪音。相较于立式泵站重心偏高、易产生共振噪音的问题，卧式泵站运行静音效果更优，可广泛用于居民区、学校、医院、酒店、景区等对噪音标准敏感的浅层排水场景，不会干扰周边居民日常生活。

4.5 全参数个性化定制，适配各类浅层复杂工况

卧式一体化泵站支持全部运行参数按需定制，可根据项目浅层埋深、来水管道标高、设计流量、提升扬程、水质腐蚀等级调整全套配置：城市浅层雨水排涝泵站简化过滤结构，大流量低扬程适配道路、广场积水抽排；居民小区地下室污水泵站标配提篮格栅与全套除臭系统；化工、养殖园区工业废水泵站升级高防腐乙烯基内衬、自动粉碎格栅；浅层中水回用泵站更换食品级内衬与清水专用泵组；同时可灵活选配变频节能模块、太阳能独立供电、物联网远程监控、雨量联动控制系统，单筒、多筒并联扩容方案自由组合，覆盖市政、地产、园区、农业、工业全领域浅层给排水提升场景。

4.6 工厂整体预制交付，现场安装周期短

整套卧式一体化泵站在厂区完成筒体成型、格栅、泵组、管路、控制柜全部装配与 72 小时满负荷联动调试，整车密封运输直达项目现场。现场施工仅包含浅层基坑开挖、基础找平、筒体整体吊装就位、管道密封对接、电气接线、通水调试六大工序，小型卧式泵站 1-2 天完成全部安装调试，中大型多泵组卧式泵站 3-5 天即可竣工通水。传统混凝土浅层集水池需钢筋绑扎、混凝土浇筑、长期养护、多层防水抹灰、设备分步安装，整体工期长达 30 天以上；卧式预制泵站施工效率大幅提升，极大缩短项目整体建设周期。

4.7 运输吊装灵活，适配受限进场施工场地

卧式圆筒自重轻、横向分段可控，吊装、运输难度远低于同流量大型立式筒体；针对道路限高、小区窄路、小型工程机械无法进场的场地，可定制分段卧式筒体，现场无缝对接成型，不受运输道路限制。筒体配套原厂预埋不锈钢吊耳，四点平衡吊装不易变形破损，小型叉车、小型吊车即可完成吊装就位，降低工地大型机械进场门槛，适配老旧小区内部、乡村狭窄道路等进场条件有限的施工场地。

五、卧式一体化泵站主流适用工程场景

5.1 城市老旧小区浅层管网改造工程

老旧城区地下管线密布、不允许深度开挖，原有排水管道标高较浅，无法适配立式泵站深埋需求，卧式一体化泵站浅层安装完美匹配原有管网标高，无需大面积破拆路面，解决小区地下室积水、污水倒灌、老旧管网排水压力不足等问题；地埋安装于小区绿化带下方，地面仅留小型检修口，不破坏小区原有景观规划，适配城市更新雨污分流改造专项工程。

5.2 地下车库、地下空间专用排水工程

商业综合体、写字楼、小区配套地下车库、下沉广场、地下人防空间，基坑覆土厚度有限、竖向开挖高度受限，常规立式泵站无法施工；卧式泵站 2-3 米浅层埋深即可完成安装，快速抽排车库雨水、冲洗废水、消防积水，自动控制启停，防止地下空间积水浸泡设备、车库路面打滑，运行低噪不干扰地下车库日常使用。

5.3 市政道路、景区浅层雨水排涝工程

城市低洼路段、下穿辅道、公园滨水景区、广场浅层雨水收集提升，场地以绿化铺装为主，禁止深挖破坏原有景观土层；卧式泵站浅埋安装，覆土后恢复绿化，无外露大型构筑物，兼顾排涝功能与场地美观；大流量定制型号可应对汛期短时暴雨积水，快速抽排城市低洼区域雨水，解决城市内涝难题。

5.4 乡镇农村浅层人居污水治理工程

乡村道路狭窄、地质多岩石层，深度开挖施工成本极高，农村集中生活污水、养殖基地污水收集优先选用卧式一体化泵站；设备施工简单，小型机械即可吊装安装，智能化全自动控制系统无需专人现场看管，适配农村分散式污水治理模式，助力美丽乡村人居环境整治项目。

5.5 工业园区浅层废水与循环排水工程

轻工、食品、小型化工园区浅层生产废水提升、厂区雨水收集回用、厂区浅层消防应急排水泵站，场地地下管线密集，不允许深挖基坑；针对轻度、中度酸碱工业废水可定制高防腐内衬卧式筒体，搭配自动粉碎格栅处理生产废料杂质，稳定保障工厂连续排水作业需求；全密闭筒体隔绝工业异味，不扩散至厂区办公生活区。

5.6 交通配套浅层给排水工程

高速公路服务区、公交场站、小型高铁站配套浅层污水排水设备，场地土层薄、地下管线繁杂，卧式泵站浅层安装减少土建施工量，缩短场站配套建设工期；地面检修口小巧隐蔽，不破坏场站道路、绿化整体布局。

六、卧式一体化泵站标准化安装与分级运维规范

6.1 标准化浅层完整安装流程

1. 浅层基坑基础施工：根据卧式筒体直径、长度开挖浅层基坑，坑底清理碎石淤泥，软弱地基铺设级配砂石找平，浇筑 C30 混凝土找平基础；地下水位偏高区域增设简易排水盲沟，排出基坑积水，无需大规模降水支护。
2. 卧式筒体吊装就位：使用原厂柔性吊带四点起吊卧式筒体，平稳下放至混凝土找平基础，水平仪校准筒体横向水平度，偏差控制在千分之二以内，筒体底部抗浮底座与基础锚固固定，防止地下水浮力导致筒体上浮偏移。
3. 管路密封对接施工：将项目进出水管道与筒体预埋法兰口精准对接，加装多层 EPDM 密封垫圈与柔性伸缩节，对角均匀紧固法兰螺栓；同步铺设溢流管、通风除臭管道，所有外部管道增设混凝土支墩加固，做好外部管道防腐处理，避免地基沉降拉扯法兰造成渗漏。
4. 电气系统安装接线：户外防雨智能控制柜抬高离地 30cm 独立安装，外部供电线路经防水格兰头接入筒内，完整做好接地、防雷保护，连通物联网远程信号传输线路，完成全线路绝缘检测，杜绝短路隐患。
5. 通水整机联动调试：向卧式筒体内注水至标准运行液位，启动智能控制系统逐项测试水泵自动轮换、液位启停逻辑、超高 / 超低水位保护、故障声光报警、远程数据传输全部功能；持续 72 小时空载、满载试运行无渗漏、无异常震动、无报警，方可开展基坑回填作业。
6. 分层回填与场地恢复：卧式筒体上下两侧采用洁净细砂石分层对称回填，每层厚度 20-30cm 人工夯实，筒壁周边 30cm 范围内严禁大型机械直接碾压筒体；回填全程筒内注水配重，平衡侧向土压力，防止筒体受压变形；回填完成后找平多处检修井口，恢复地面绿化、道路铺装，完成整体工程竣工验收。

6.2 分级日常运维操作指南

1. 月度基础巡检：分区打开顶部独立检修盖板，检查通风除臭装置、声光报警器、液位传感器运行状态，及时清理盖板、格栅表面漂浮杂物，查看控制柜运行参数有无异常告警记录。
2. 半年度常规维护：远程调取自清洁冲洗系统运行记录，检查管路法兰密封处有无渗水痕迹，对泵组不锈钢耦合导轨涂抹防锈润滑油，校准液位传感器检测精度，保障水位监测数据准确。
3. 年度深度检修：通过泵组专用检修口使用内置起吊支架提取潜水泵组，检查叶轮磨损、机械密封渗漏情况；彻底清理卧式筒体底部少量沉积淤泥，更换活性炭除臭滤芯；全面检测控制柜变频模块、防雷装置、物联网通信模块运行稳定性，备份系统运行参数。
4. 简易故障快速处理规范：设备超高水位报警优先检查进水端格栅是否堵塞、出水管道有无淤积；水泵过载停机排查水体杂质含量、叶轮缠绕杂物；远程无数据传输检查物联网天线与网络通信线路；筒体接口轻微渗水紧固法兰螺栓，复杂设备故障可对接厂家技术人员远程指导排查，无需整体拆解筒体。

整套卧式一体化泵站运维流程简单易懂，物业、水利、环保普通工作人员经过简易培训即可独立完成全部维护工作，无需专业技术人员长期驻场管理，大幅降低项目后期运维人力投入。

七、企业生产实力与全流程质量保障体系

河北保聚玻璃钢制品有限公司深耕玻璃钢环保给排水设备制造多年，拥有多条全自动数控卧式缠绕生产线、恒温固化车间、水压气密性专业检测实验室、泵组联动标准化调试车间，所有卧式一体化玻璃钢泵站均严格遵循国家玻璃钢给排水设备行业标准生产，建立原材料入厂、生产过程、成品出厂三级全流程质检管控体系。

每一台卧式一体化泵站出厂前必须完成三道核心严苛检测工序：筒体满水 24 小时无渗漏水压测试、筒体环刚度承压强度检测、整套设备 72 小时不间断满载联动运行测试，全部检测合格后出具完整官方出厂检测报告，确保每台设备出厂零质量缺陷。公司配备专业给排水技术设计团队，可根据客户提供的浅层埋深、流量、扬程、水质参数、施工图纸出具专属卧式泵站定制化设计方案，提供从前期方案规划、原材料生产加工、整机预装调试、成品出厂发货、现场安装技术指导、终身售后技术支持一站式配套服务。

公司所有生产原材料均选用国标合格原料，玻璃钢专用树脂、不锈钢管路配件、高效潜污泵、智能 PLC 电控系统全部具备正规检测资质，卧式一体化泵站成品可满足市政、地产、水利、环保各类工程招投标、项目竣工验收规范要求。企业长期稳定为全国各省市浅层水环境治理、浅层给排水提升项目提供高品质卧式玻璃钢一体化泵站成套设备，支持大批量定制、多规格同步供货，严格把控生产交付周期，保障各类浅层受限场地工程项目按期落地投运。
